Que la paix du Christ soit sur vous et soyez les bienvenus. Le projet que je te présente ici, est la concrétisation d'un rêve que je traine depuis de nombreuses années maintenant, mais dont je n'avais jamais pris le temps de faire. Construire mon propre processeur. Après avoir vu quelques vidéos de personnes utilisant le processeur 1 bit MC14500, lu la documentation du fabricant, et être tombé sur un gars qui avait entrepris de construire une version à tube à vide de ce processeur. Je me suis dit que ce n'était définitivement pas bête comme idée. Une machine 1 bits, avec mon manque chronique d'espace, c'était l'option idéale. Comme je voulais que ce système soit intéressant à regarder fonctionner j'ai opté pour une technologie électromécanique. Je trouve que le doux cliquetis 🤩 des relais donnera tout son charme à ce processeur.

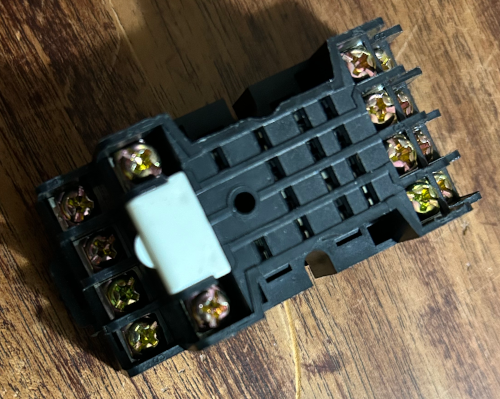

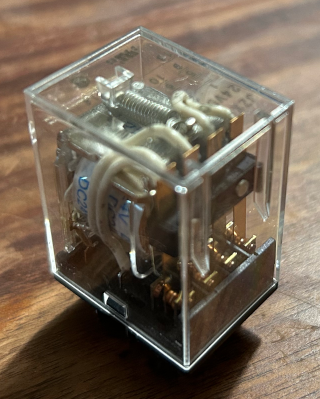

J'ai opté pour un relais industriel 24V à 4 commutateurs bipôlaires, le JZX-18FF et sa base monté sur rail DIN. Les lampes témoins et les boutons sont tous de type contrôles industriels 22mm. L'avantage de recourir à ce type de composant , c'est qu'il me sera facile de recycler les composants du système si je le souhaites. Il sera aussi très facile d'apporter des modifications aux circuits. Comme par exemple de le transformer en machine 4 ou 6 bits.
| | ||
